項目概述

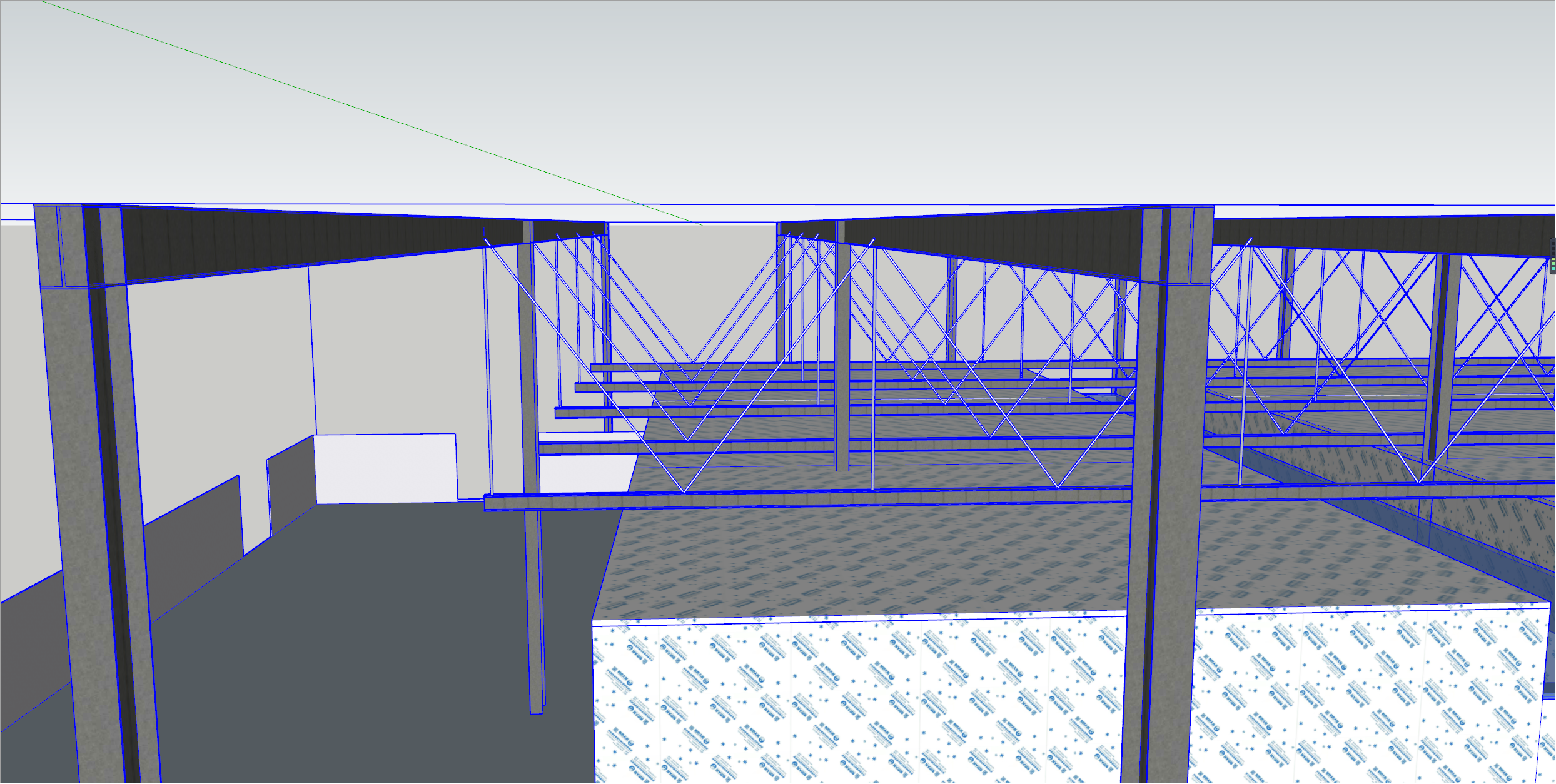

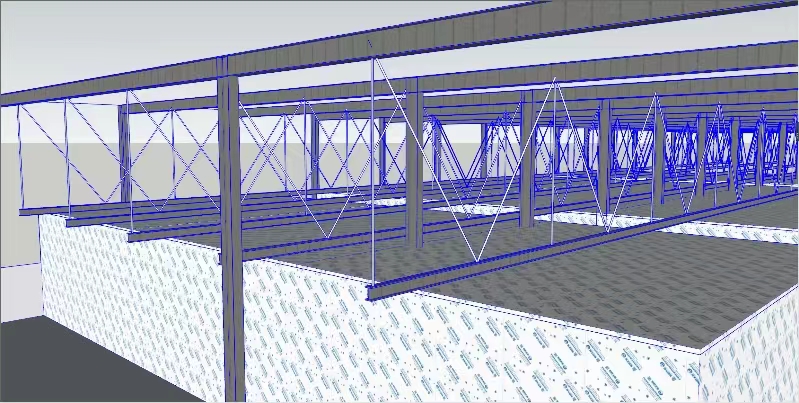

庫體平面規劃該庫共8間氣調紅薯冷庫，庫體庫溫低至-10℃、高至50℃,貯藏物以紅薯為主，品種不單一，兼顧蔬菜及水果。

<1>已知條件

冷庫內凈尺寸：(66m長X23.28m寬X10.45m高 )

冷庫內凈面積：1536m2

冷庫內凈容積：12000m3

存貨量：3000噸

庫溫：+50℃~-10℃ (Te=-10℃,Tc=+45℃)

儲藏物：紅薯、蔬菜每日吞吐量：100T/d

進貨溫度：+25℃,

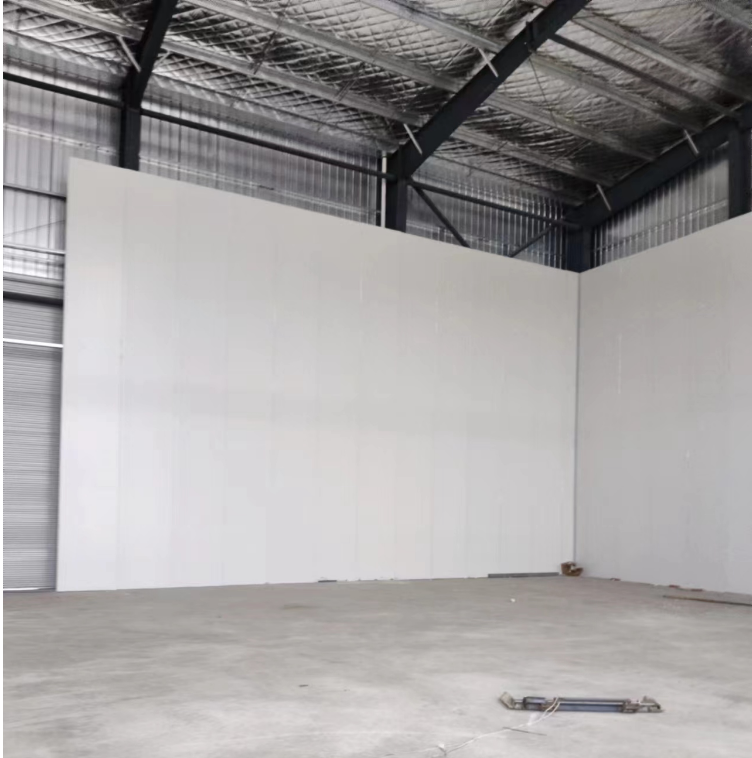

庫體保溫：聚氨酯雙面彩鋼冷庫板厚100MM

控制方式：全自動

冷凝方式：風冷冷凝

制冷工質：R507

8間冷庫在庫門一側設常溫緩沖間，緩沖間外應配備裝車月臺，月臺中間部位設一間設備間(機 房)該區域制冷壓縮機組及氣調設備均安裝在設備間(機房)內，冷凝器安放在設備間墻外或設備間屋頂。

制冷設備

<2>制冷壓縮機組

根據本工程選型，采用全自動智能PLC觸摸屏控制。庫房冷量需求，設計采用艾默生渦旋式壓縮機組作為制冷主機，制冷方式為風冷，其優點是可根據進貨量的改變進行能量自動調節，節約能源。同時又具備互為備機的功能，減少了裝機容量。冷凝方式采用風冷冷凝器，其目的是維護方便，系統簡單，也減少了日常維護的成本費用。同時避免了冷凝器在冬季結冰凍結相關的問題。

壓縮機組布置在室外，保證設備間距與足夠的通風檢查間距，主要通風間隔距后墻不低于1.5m,設備間距不低于0.7m。

為提高機械的利用效率，從管理、維護、設備的運作、節能節電考慮，制冷機組采用一體式風冷渦旋機組，制冷劑選用R507。

<3>耗冷量計算

庫區8間氣調庫耗冷量計算：

每間10℃氣調庫計算耗冷量：75kW

8間氣調庫計算耗冷量：600kw

8間氣調庫按總耗冷量：80%配冷源，制冷機產冷量應不小于：480kw

單間日入貨量100噸，入貨溫度25℃,24小時降至10℃。

<4>機組選擇：

庫體8間，10℃氣調庫選配設備：

壓縮機組選型：中高溫型風冷冷凝機組(16套)

該機組配備16臺艾默生谷輪中高溫渦旋ZBKQ130-KQE壓縮機

單臺壓縮機產冷量：39.6kW

(蒸發溫度：-10℃,冷凝溫度：45℃時產冷量，)

16臺總冷量：633.6KW滿足冷量需求。

機組運行功率：13.3KW,冷凝器風扇功率：1.2KW,(冷凝風扇滿負荷工作時)

每庫2臺DD350型吊掛式冷風機，

16臺總運行功率：15.5X16=240KW,(冷風機1臺4個風扇)
